회로 기초 (1) 전류 & 전압 & 전력

전하 및 전류 Charge & Current

전하는 전기현상을 일으키는 원인으로, 어떤 물질이 갖고 있는 전기의 양[1]을 의미한다. 단위는 Coulomb (쿨롱)으로 C로 표시한다.



전류는 전하의 흐름으로, 단위 시간 동안에 흐른 전하의 양[2]으로 정의된다. 단위는 Ampere (암페어)로 A로 표시한다. 1C는 전류 1A가 1초동안 흐르는 전하의 양이다. (C = As)







전압 Voltage

전압(電壓, electric pressure) 또는 전위차(電位差, electric potential difference)는 전기장 안에서 전하가 갖는 전위의 차이[3]이다. 두 지점 사이의 전기적 위치 에너지의 차이를 의미하는데 전류를 흐르게 하는 힘이다. 단위는 Volt (볼트)로, 단위 전하가 한 일의 양 V= J/C이다.









전력 Power

전력은 단위 시간 당 전류가 할 수 있는 일의 양[4]으로 단위는 Watt (와트)로 W로 표시한다. 전력은 단위 시간 당 일로 다음 Eq 1.을 만족한다.

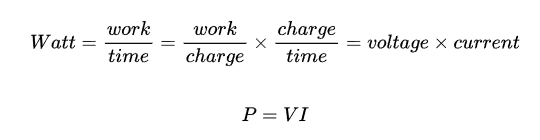

Eq 1. 전력과 전압, 전류의 관계

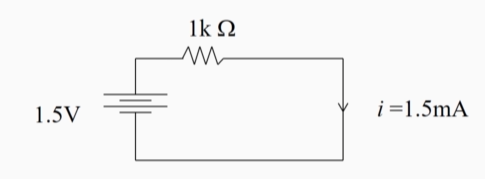

Fig 1.에서 저항에 의해 소모되는 전력은 1.5mA * 1.5V = 2.25mW이다. 즉 저항은 2.25mW만큼의 전력을 소모한다. 배터리에 의해 소모되는 전력은 1.5mA * (-1.5)V = (-2.25)mW이다. 즉 배터리는 2.25mW만큼의 전력을 생성한다.



Fig 1. 전력 예시
