양자컴퓨팅 - 1 : Qubit & Gate

이 자료는 김태현 교수님의 양자 컴퓨팅 및 정보의 기초 강의를 바탕으로 정리하였습니다.

Qubit

양자 정보를 담는 최소 단위로, 양자 컴퓨터로 계산할 때의 기본 단위[1]이다. 일반 컴퓨터에서 bit를 이용하여 정보를 표현하듯, 양자 컴퓨터에서는 qubit을 이용하여 정보를 표현한다.

Bit는 0 혹은 1 둘 중 하나로만 표현될 수 있다. 하지만 양자역학의 공준 1에 따르면 양자의 상태는 a vector |ψ⟩로 표현 가능하며 시스템의 basis를 |0⟩, |1⟩이라 한다면, Eq 1로 나타낼 수 있다.

Eq 1.

양자역학의 공준 3 코펜하겐 해석에 따르면 양자의 상태를 관측할 시, |0⟩상태 또는 |1⟩상태만을 관측할 수 있다. 이때 양자의 상태를 정확히 관측하는 것(즉, α, β를 구하는 것)은 쉽지 않다. 양자를 한 번 관측하면 |0⟩ 또는 |1⟩상태가 관측된다. 이때 코펜하겐 해석에 따르면 |0⟩상태가 관측될 확률은 α^2, |1⟩상태가 관측될 확률은 β^2에 비례한다. 따라서 N번 관측하면 α^2, β^2을 구할 수 있다. 하지만 |α|, |β|를 알 수 있지 정확한 부호(phase)까지는 알 수 없다.



Qubit은 Bloch sphere를 통해 시각적으로 표현 가능하다.

Fig 1. Bloch sphere [2]

Fig 1을 보면, Bloch sphere 상에서 |0⟩, |1⟩ 벡터는 z축의 한 점으로 표현된다. 임의의 벡터 |ψ⟩는 구면 위의 한 점을 가리키는 벡터로 표현 가능하며, Eq 2.에서 보이듯 z축과의 각도 θ, x축과의 각도 φ로 표현할 수 있다.

Eq 2.

다음은 |a⟩를 bloch sphere에 나타낸 예시이다.

Eq 3.

따라서 |a⟩는 +y축과 구가 만나는 점으로 표현가능하다. 오일러 공식에 의해서 허수 i는 자연로그의 밑 e로 표현 가능하다[4].







Single Qubit Gate : X, Y, Z

일반 컴퓨터에서 정보 한 bit는 AND, OR, NOT 등의 gate에 의해서 변환된다. 마찬가지로 qubit 또한 qubit gate에 의해서 상태가 변환될 수 있다.

양자역학의 공준 2에 따르면 입자의 상태는 unitary operation에 의해 다른 상태로 진화할 수 있다. 이 unitary operation을 qubit의 정보를 조작하는 gate로 정의한다. Unitary operation은 벡터의 길이를 변화시키지 않는 회전변환이다. 따라 Bloch sphere 상에서 한 점 |ψ⟩는 gate에 의해 구면 상의 다른 점으로 회전변환 한다.

x축 기준 180도 회전변환을 X gate, y축 기준 180도 회전변환을 Y gate, z축 기준 180도 회전변환을 Z gate라 하면 Fig 2.와 같이 벡터 표현이 가능하다. 각각을 pauli X gate, pauli Y gate, pauli Z gate라고 한다.

Fig 2. pauli X, Y, Z gate의 vector representation

Pauli X gate, pauli Y gate, pauli Z gate는 qubit |0⟩, |1⟩에 대하여 Fig 3.와 같이 작동한다.

Fig 3. pauli X, Y, Z gate의 성질





Single Qubit Gate : Hadamard

Hadamard gate는 Fig 4.와 같이 x축과 z축 사이의 대각선을 기준으로 180도 회전변환을 나타낸다.

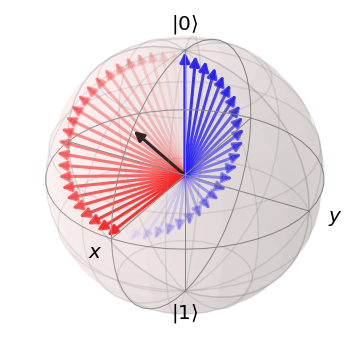

Fig 4. Bloch sphere 상의 Hadamard gate [3]

Hadamard gate는 Fig 5.와 같이 벡터 표현이 가능하다.

Fig 5. Hadamard gate의 vector representation

Hadamard gate는 qubit |0⟩, |1⟩에 대하여 Fig 3.과 같이 작동한다.

Fig 6. Hadamard gate의 성질
